В броневых магнитопроводах обмотки располагаются на центальном стержне, что упрощает конструкцию, позволяет лучше использовать окно и частично создают защиту обмоток от мехаических воздействий.Недостатком трансформаторов с броневым магнитопроводом является повышенная чувствительность к воздействию магнитных полей низкой частоты. Это ограничивает применение броневых магнитопроводов для входных трансформаторов.
Также возможно изготовление магнитопровода из аморфных нанокристаллических сплавов

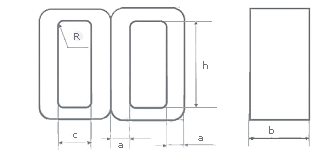

| Обозначение типоразмера магнитопровода | Размеры, мм | |||
|---|---|---|---|---|
| a | b | c | h | |
| ШЛ4х5 | 2.0 | 5.0 | 4.0 | 10.0 |
| ШЛ4х6,5 | 2.0 | 6.5 | 4.0 | 10.0 |
| ШЛ4х8 | 2.0 | 8.0 | 4.0 | 10.0 |
| ШЛ4х10 | 2.0 | 10.0 | 4.0 | 10.0 |
| ШЛ4х12,5 | 2.0 | 12.5 | 4.0 | 10.0 |
| ШЛ4х16 | 2.0 | 16.0 | 4.0 | 10.0 |
| ШЛ5х5 | 2.5 | 5.0 | 5.0 | 12.5 |
| ШЛ5х6,5 | 2.5 | 6.5 | 5.0 | 12.5 |
| ШЛ5х8 | 2.5 | 8.0 | 5.0 | 12.5 |
| ШЛ5х10 | 2.5 | 10.0 | 5.0 | 12.5 |
| ШЛ5х12,5 | 2.5 | 12.5 | 5.0 | 12.5 |
| ШЛ5х16 | 2.5 | 16.0 | 5.0 | 12.5 |
| ШЛ6х6,5 | 3.0 | 6.5 | 6.0 | 15.0 |
| ШЛ6х8 | 3.0 | 8.0 | 6.0 | 15.0 |
| ШЛ6х10 | 3.0 | 10.0 | 6.0 | 15.0 |
| ШЛ6х12,5 | 3.0 | 12.5 | 6.0 | 15.0 |
| ШЛ6х16 | 3.0 | 16.0 | 6.0 | 15.0 |
| ШЛ6х20 | 3.0 | 20.0 | 6.0 | 15.0 |
| ШЛ8х8 | 4.0 | 8.0 | 8.0 | 20.0 |
| ШЛ8х10 | 4.0 | 10.0 | 8.0 | 20.0 |
| ШЛ8х12,5 | 4.0 | 12.5 | 8.0 | 20.0 |
| ШЛ8х16 | 4.0 | 16.0 | 8.0 | 20.0 |
| ШЛ10х10 | 5.0 | 10.0 | 10.0 | 25.0 |
| ШЛ10х12,5 | 5.0 | 12.5 | 10.0 | 25.0 |
| ШЛ10х16 | 5.0 | 16.0 | 10.0 | 25.0 |
| ШЛ10х20 | 5.0 | 20.0 | 10.0 | 25.0 |
| ШЛ12х12.5 | 6.0 | 12.5 | 12.0 | 30.0 |
| ШЛ12х16 | 6.0 | 16.0 | 12.0 | 30.0 |
| ШЛ12х20 | 6.0 | 20.0 | 12.0 | 30.0 |
| ШЛ12х25 | 6.0 | 25.0 | 12.0 | 30.0 |
| ШЛ16х16 | 8.0 | 16.0 | 16.0 | 40.0 |
| ШЛ16х20 | 8.0 | 20.0 | 16.0 | 40.0 |
| ШЛ16х25 | 8.0 | 25.0 | 16.0 | 40.0 |
| ШЛ16х32 | 8.0 | 32.0 | 16.0 | 40.0 |
| ШЛ20х20 | 10.0 | 20.0 | 20.0 | 50.0 |
| ШЛ20х25 | 10.0 | 25.0 | 20.0 | 50.0 |
| ШЛ20х32 | 10.0 | 32.0 | 20.0 | 50.0 |
| ШЛ20х40 | 10.0 | 40.0 | 20.0 | 50.0 |
| ШЛ25х25 | 12.5 | 25.0 | 25.0 | 62.5 |
| ШЛ 25х32 | 12.5 | 32.0 | 25.0 | 62.5 |
| ШЛ 25х40 | 12.5 | 40.0 | 25.0 | 62.5 |
| ШЛ 25х50 | 12.5 | 50.0 | 25.0 | 62.5 |
| ШЛ 32Х32 | 16.0 | 32.0 | 32.0 | 80.0 |
| ШЛ 32Х40 | 16.0 | 40.0 | 32.0 | 80.0 |
| ШЛ 32Х50 | 16.0 | 50.0 | 32.0 | 80.0 |
| ШЛ 32Х64 | 16.0 | 64.0 | 32.0 | 80.0 |
| ШЛ 40Х40 | 20.0 | 40.0 | 40.0 | 100.0 |
| ШЛ 40Х50 | 20.0 | 50.0 | 40.0 | 100.0 |
| ШЛ 40Х64 | 20.0 | 64.0 | 40.0 | 100.0 |
| ШЛ 40Х80 | 20.0 | 80.0 | 40.0 | 100.0 |
| Обозначение типоразмера магнитопровода | Размеры | |||
|---|---|---|---|---|
| a | b | c | h | |
| ШЛМ 8Х6,5 | 4.0 | 6.5 | 5.0 | 13.0 |
| ШЛМ 8Х8 | 4.0 | 8.0 | 5.0 | 13.0 |
| ШЛМ 8Х10 | 4.0 | 10.0 | 5.0 | 13.0 |
| ШЛМ 8Х12,5 | 4.0 | 12.5 | 5.0 | 13.0 |
| ШЛМ 8Х16 | 4.0 | 16.0 | 5.0 | 13.0 |
| ШЛМ 10Х8 | 5.0 | 8.0 | 6.0 | 18.0 |
| ШЛМ 10Х10 | 5.0 | 10.0 | 6.0 | 18.0 |
| ШЛМ 10Х12,5 | 5.0 | 12.5 | 6.0 | 18.0 |
| ШЛМ 10Х16 | 5.0 | 16.0 | 6.0 | 18.0 |
| ШЛМ 10Х20 | 5.0 | 20.0 | 6.0 | 18.0 |
| ШЛМ 12Х10 | 6.0 | 10.0 | 8.0 | 23.0 |
| ШЛМ 12Х12,5 | 6.0 | 12.5 | 8.0 | 23.0 |
| ШЛМ 12Х16 | 6.0 | 16.0 | 8.0 | 23.0 |
| ШЛМ 12Х20 | 6.0 | 20.0 | 8.0 | 23.0 |
| ШЛМ 12Х25 | 6.0 | 25.0 | 8.0 | 23.0 |
| ШЛМ 16Х12,5 | 8.0 | 12.5 | 9.0 | 26.0 |
| ШЛМ 16Х16 | 8.0 | 16.0 | 9.0 | 26.0 |
| ШЛМ 16Х20 | 8.0 | 20.0 | 9.0 | 26.0 |
| ШЛМ 16Х25 | 8.0 | 25.0 | 9.0 | 26.0 |
| ШЛМ 16Х32 | 8.0 | 32.0 | 9.0 | 26.0 |
| ШЛМ 20Х16 | 10.0 | 16.0 | 12.0 | 36.0 |
| ШЛМ 20Х20 | 10.0 | 20.0 | 12.0 | 36.0 |
| ШЛМ 20Х25 | 10.0 | 25.0 | 12.0 | 36.0 |
| ШЛМ 20Х32 | 10.0 | 32.0 | 12.0 | 36.0 |
| ШЛМ 20Х40 | 10.0 | 40.0 | 12.0 | 36.0 |
| ШЛМ 25Х20 | 12.5 | 20.0 | 15.0 | 45.0 |
| ШЛМ 25Х25 | 12.5 | 25.0 | 15.0 | 45.0 |
| ШЛМ 25Х32 | 12.5 | 32.0 | 15.0 | 45.0 |
| ШЛМ 25Х40 | 12.5 | 40.0 | 15.0 | 45.0 |
| ШЛМ 25Х50 | 12.5 | 50.0 | 15.0 | 45.0 |
| ШЛМ 32Х25 | 16.0 | 25.0 | 18.0 | 55.0 |
| ШЛМ 32Х32 | 16.0 | 32.0 | 18.0 | 55.0 |
| ШЛМ 32Х40 | 16.0 | 40.0 | 18.0 | 55.0 |
| ШЛМ 32Х50 | 16.0 | 50.0 | 18.0 | 55.0 |
| ШЛМ 40Х32 | 20.0 | 32.0 | 24.0 | 72.0 |
| ШЛМ 40Х40 | 20.0 | 40.0 | 24.0 | 72.0 |
| ШЛМ 40Х50 | 20.0 | 50.0 | 24.0 | 72.0 |
| ШЛМ 40Х64 | 20.0 | 64.0 | 24.0 | 72.0 |
| Обозначение типоразмера магнитопровода | Размеры | |||
|---|---|---|---|---|
| a | b | c | h | |
| ШЛО 4Х5 | 2.0 | 5.0 | 6.0 | 13.0 |
| ШЛО 4Х6,5 | 2.0 | 6.5 | 6.0 | 13.0 |
| ШЛО 4Х8 | 2.0 | 8.0 | 6.0 | 13.0 |
| ШЛО 4Х10 | 2.0 | 10.0 | 6.0 | 13.0 |
| ШЛО 4Х12,5 | 2.0 | 12.5 | 6.0 | 13.0 |
| ШЛО 4Х16 | 2.0 | 16.0 | 6.0 | 13.0 |
| ШЛО 5Х5 | 2.5 | 5.0 | 8.0 | 16.0 |
| ШЛО 5Х6,5 | 2.5 | 6.5 | 8.0 | 16.0 |
| ШЛО 5Х8 | 2.5 | 8.0 | 8.0 | 16.0 |
| ШЛО 5Х10 | 2.5 | 10.0 | 8.0 | 16.0 |
| ШЛО 5Х12,5 | 2.5 | 12.5 | 8.0 | 16.0 |
| ШЛО 5Х16 | 2.5 | 16.0 | 8.0 | 16.0 |
| ШЛО 6Х6,5 | 3.0 | 6.5 | 10.0 | 22.0 |
| ШЛО 6Х8 | 3.0 | 8.0 | 10.0 | 22.0 |
| ШЛО 6Х10 | 3.0 | 10.0 | 10.0 | 22.0 |
| ШЛО 6Х12,5 | 3.0 | 12.5 | 10.0 | 22.0 |
| ШЛО 6Х16 | 3.0 | 16.0 | 10.0 | 22.0 |
| ШЛО 6Х20 | 3.0 | 20.0 | 10.0 | 22.0 |
| ШЛО 8Х8 | 4.0 | 8.0 | 12.0 | 27.0 |
| ШЛО 8Х10 | 4.0 | 10.0 | 12.0 | 27.0 |
| ШЛО 8Х12,5 | 4.0 | 12.5 | 12.0 | 27.0 |
| ШЛО 8Х16 | 4.0 | 16.0 | 12.0 | 27.0 |
| ШЛО 10Х10 | 5.0 | 10.0 | 15.0 | 32.0 |
| ШЛО 10Х12,5 | 5.0 | 12.5 | 15.0 | 32.0 |
| ШЛО 10Х16 | 5.0 | 16.0 | 15.0 | 32.0 |
| ШЛО 10Х20 | 5.0 | 20.0 | 15.0 | 32.0 |
| ШЛО 12Х12,5 | 6.0 | 12.5 | 20.0 | 44.0 |
| ШЛО 12Х16 | 6.0 | 16.0 | 20.0 | 44.0 |
| ШЛО 12Х20 | 6.0 | 20.0 | 20.0 | 44.0 |
| ШЛО 12Х25 | 6.0 | 25.0 | 20.0 | 44.0 |
| ШЛО 16х16 | 8.0 | 16.0 | 24.0 | 54.0 |
| ШЛО 16х20 | 8.0 | 20.0 | 24.0 | 54.0 |
| ШЛО 16х25 | 8.0 | 25.0 | 24.0 | 54.0 |
| ШЛО 16х32 | 8.0 | 32.0 | 24.0 | 54.0 |
| Обозначение типоразмера магнитопровода | Размеры | |||
|---|---|---|---|---|
| a | b | c | h | |
| ШЛП3х12,5 | 1.5 | 12.5 | 3.0 | 13.0 |
| ШЛП3х16 | 1.5 | 16.0 | 3.0 | 13.0 |
| ШЛП3х20 | 1.5 | 20.0 | 3.0 | 13.0 |
| ШЛП4х12,5 | 2.0 | 12.5 | 4.0 | 20.0 |
| ШЛП4х16 | 2.0 | 16.0 | 4.0 | 20.0 |
| ШЛП4х20 | 2.0 | 20.0 | 4.0 | 20.0 |
| ШЛП4х25 | 2.0 | 25.0 | 4.0 | 20.0 |
| ШЛР5х16 | 2.5 | 16.0 | 5.0 | 20.0 |
| ШЛР5х20 | 2.5 | 20.0 | 5.0 | 20.0 |
| ШЛР5х25 | 2.5 | 25.0 | 5.0 | 20.0 |
| ШЛП6х16 | 3.0 | 16.0 | 6.0 | 30.0 |
| ШЛП6х20 | 3.0 | 20.0 | 6.0 | 30.0 |
| ШЛП6х25 | 3.0 | 25.0 | 6.0 | 30.0 |
| ШЛП8х16 | 4.0 | 16.0 | 8.0 | 36.0 |
| ШЛП8х20 | 4.0 | 20.0 | 8.0 | 36.0 |
| ШЛП8х25 | 4.0 | 25.0 | 8.0 | 36.0 |
| ШЛП10х20 | 5.0 | 20.0 | 10.0 | 40.0 |
| ШЛП10х25 | 5.0 | 25.0 | 10.0 | 40.0 |
| ШЛП10х32 | 5.0 | 32.0 | 10.0 | 40.0 |
| Обозначение типоразмера магнитопровода | Размеры | |||
|---|---|---|---|---|
| a | b | c | h | |
| ШЛР8х28 | 4.0 | 28.0 | 8.0 | 20.0 |
| ШЛР10х16 | 5.0 | 16.0 | 7.0 | 20.0 |
| ШЛР10х20 | 5.0 | 20.0 | 7.0 | 20.0 |
| ШЛР12х25 | 6.0 | 25.0 | 8.0 | 25.0 |
| ШЛР12х32 | 6.0 | 32.0 | 8.0 | 25.0 |
| ШЛР16х20 | 8.0 | 20.0 | 8.0 | 32.0 |
| ШЛР16х25 | 8.0 | 25.0 | 8.0 | 32.0 |
| ШЛР16х32 | 8.0 | 32.0 | 8.0 | 32.0 |
| ШЛР16х40 | 8.0 | 40.0 | 8.0 | 32.0 |
| ШЛР20х25 | 10.0 | 25.0 | 10.0 | 40.0 |
| ШЛР20х32 | 10.0 | 32.0 | 10.0 | 40.0 |
| ШЛР20х40 | 10.0 | 40.0 | 10.0 | 40.0 |
| ШЛР20х50 | 10.0 | 50.0 | 10.0 | 40.0 |
